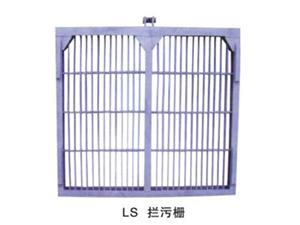

LS型攔污柵

      攔污柵在平面上可以布置成直線形或呈半圓的折線形，在立面上可以是直立的或傾斜的，依水流挾帶污物的性質、多少、運用要求和清污方式?jīng)Q定。水頭較高的壩后式水電站的進水口常用直立半圓形；進水閘、水工隧洞、輸水管道多用直線形。

      深式進水口的攔污柵高度與水庫水位和清污方式有關。對于不需要經常清污的，其頂部高程可略高于防洪限制水位（見水庫特征值）；需要經常清污的，則應高于需要清污的******水位。高度較大的攔污柵，可做成幾節，每節的尺寸可根據起吊能力確定。
     在寒冷地區的冬季,需要對攔污柵采取防凍措施。常用的方法有：①將低壓(50v)電流通到攔污柵,利用金屬結構本身 的電阻發熱來防凍,此法簡便,但耗電量大；②在柵前水面下，利用壓縮空氣將水庫下層溫度較高的水體帶到水面，維持?jǐn)r污柵前后一段范圍內不結冰，此法多用于 大型水庫。
